Klima Drenaj Tavaları: Tam HVAC Satın Alma Kılavuzu

ne bir Klima Drenaj Tavası Aslında öyle mi

bir klima tahliye tavası Soğutma döngüsü sırasında evaporatör bobini üzerinde oluşan yoğuşma suyunu toplar ve bir drenaj hattına doğru yönlendirerek nemi kanallardan, yalıtımdan ve çevredeki yapısal malzemeden uzak tutar. Uygun şekilde takılmamış bir tava olmadan, yoğuşma suyu bobinden akıp klima santrali kabininin içinde birikebilir veya ünitenin altındaki boşluğa damlayabilir.

Çoğu konut ve hafif ticari sistem, birlikte çalışan iki tava kullanır: doğrudan evaporatör bobininin altına monte edilen birincil tava ve yedek toplama havuzu olarak tüm klima santralinin altına monte edilen ikincil tava. Bu ikili düzen, tavan arası ve dolap kurulumlarında standart bir uygulamadır çünkü ana drenaj hattının kısıtlanması durumunda ikinci bir savunma hattı sağlar.

Bileşenin bir olarak tanımlanıp tanımlanmadığı HVAC drenaj tavası , bir yoğuşma tavası veya klima drenaj tavası , işlev markalar ve sistem boyutları arasında aynı kalır: yoğuşmayı yöneterek sistemi kontrolsüz bir yol yerine kontrollü bir yolda bırakmasını sağlayın.

AC Drenaj Tavası Sistem İçinde Nasıl Çalışır?

Sıcak iç mekan havası, soğuk evaporatör serpantininden geçerken, havadaki nem, soğuk bir cam üzerinde su oluşmasına benzer şekilde serpantin yüzeyinde yoğunlaşır. Bu su aşağı doğru damlayıp doğrudan bobinin altında bulunan tavaya iniyor. Tava, bir köşeye veya kenara doğru hafif bir eğimle üretilir; burada bir drenaj çıkışı, suyu üniteden uzağa, tipik olarak bir zemin drenajına, yoğuşma pompasına veya harici boşaltma noktasına taşıyan bir PVC veya bakır drenaj hattına bağlanır.

Birincil ve İkincil Drenaj Tavası Rolleri

Birincil tava bobine en yakın konumda bulunur ve normal çalışma koşulları altında yoğuşmayı yönetir. Bazen acil durum veya yardımcı tava olarak da adlandırılan ikincil tava, hava işleme cihazının tam kapladığı alanın altına yerleştirilir ve yalnızca ana tava taşarsa veya ana drenaj hattı tıkanırsa suyu toplar. Çoğu ikincil tavada, su algılandığında sistemi otomatik olarak kapatan bir şamandıra anahtarı bulunur; bu, birisi sorunu fark etmeden önce ne kadar su birikebileceğini sınırlar.

Eğim ve Çıkış Konumu Neden Önemlidir?

Yetersiz eğime sahip bir tava, suyun akması yerine oturmasına izin verir, bu da zamanla suyun durgunlaşması, tortu birikmesi ve mikrobiyal büyüme olasılığını artırır. Bu, üreticilerin tavayı basit bir düz tepsi olarak ele almak yerine çıkış yerleşimine ve tava geometrisine çok dikkat etmelerinin bir nedenidir.

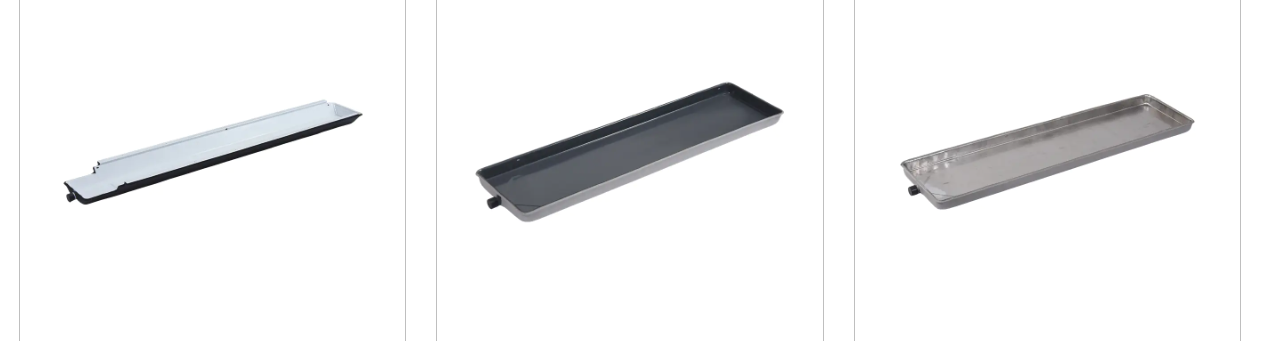

Drenaj Tavası Malzeme Seçenekleri: Paslanmaz Çelik, Galvanizli Çelik ve Alüminyum

Malzeme seçimi, tavanın yıllarca sürekli kullanımda neme maruz kalmaya karşı nasıl dayanacağını etkiler. HVAC yoğuşma tavaları için en yaygın olarak belirtilen üç malzeme paslanmaz çelik, galvanizli çelik ve alüminyumdur; her biri farklı bir korozyon direnci, ağırlık ve yapısal sağlamlık dengesine sahiptir.

Yaygın yoğuşma tavası malzemeleri arasında genel korozyon direnci karşılaştırması, göreceli ölçek.

Paslanmaz Çelik HVAC Drenaj Tavası

A paslanmaz çelik HVAC drenaj tavası Alaşım uzun servis süreleri boyunca yüzey pasına karşı oldukça dirençli olduğundan, genellikle daha yüksek neme veya kıyı havasına maruz kalan ortamlar için seçilir. Paslanmaz tavaların temiz tutulması da daha kolaydır çünkü pürüzsüz yüzey, kaplanmış çeliğe kıyasla mineral tortu oluşumuna karşı direnç gösterir.

Galvanizli Çelik Drenaj Tavası

A galvanizli çelik drenaj tavası ham çelik ve paslanmaz arasında uygun maliyetli bir orta yol sağlayan çelik taban üzerinde çinko kaplama kullanır. Galvanizli tavalar, aşırı nem veya tuza maruz kalmanın birincil sorun olmadığı standart konut kurulumlarında yaygın olarak kullanılmaktadır.

Alüminyum AC Drenaj Tavası

bir alüminyum AC drenaj tavası Korozyona etkili bir şekilde direnen daha hafif bir ağırlık seçeneği sunar ve bu da dar tavan arası veya tavan boşluklarına kurulum sırasında kullanımı kolaylaştırabilir. Alüminyum, uygulandıktan sonra yüzeyin daha fazla korozyona karşı korunmasına yardımcı olan doğal bir oksit tabakası oluşturur.

Metal HVAC drenaj tavası yapısı için genel malzeme karşılaştırması
Malzeme	Bağıl Ağırlık	Tipik Kullanım Durumu
Paslanmaz çelik	Orta	Yüksek humidity or coastal climates
Galvanizli çelik	Orta	Standart konut sistemleri
Alüminyum	Işık	Tavan arasına veya dar açıklıklı kurulumlar

Paslanmaz Çelik ve Galvanizli Çelik Drenaj Tavalarının Karşılaştırılması

Bu iki malzeme HVAC yoğuşma tavası projelerinde en sık belirtilen malzemeler olduğundan, çeşitli pratik kriterlerin yan yana karşılaştırması, her seçeneğin nerede en iyi performansı gösterdiğini netleştirmeye yardımcı olur.

Editoryal karşılaştırma, mavi alan paslanmaz çeliği, turuncu alan galvanizli çeliği, on puanlık ölçeği temsil eder.

Paslanmaz çelik, korozyon direnci ve uzun vadeli dayanıklılık açısından daha yüksek puan alma eğilimindeyken, galvanizli çelik, bütçe verimliliğinin ve kolay kullanılabilirliğin maksimum korozyon direncinden daha önemli olduğu standart kurulumlar için pratik bir seçim olmaya devam ediyor.

AC Drenaj Tavası Taşmasının Yaygın Nedenleri

Sürekli dolan veya taşan bir tava, genellikle tavanın kendisindeki bir kusurdan ziyade, sistemin başka bir yerindeki bir tıkanma veya hava akışı sorununun belirtisidir. En sık görülen nedenleri anlamak, ev sahiplerinin ve teknisyenlerin sorunu daha hızlı teşhis etmesine yardımcı olur.

Bildirilen drenaj tavası taşma nedenlerinin açıklayıcı sıklık sıralaması, on puanlık ölçek.

Yoğuşma tahliye hattını kısıtlayan yosun, toz veya kalıntılar
Donmuş veya buzlu evaporatör bobini tavanın boşaltabileceğinden daha hızlı eriyor
Çıkışa doğru yeterli eğim olmadan monte edilmiş bir tava
Yaşlanan bir tavada fiziksel çatlaklar veya korozyon delikleri
Birine bağlı sistemlerde arızalı bir yoğuşma pompası

Drenaj Tavasının AC Ünitesinin İçinde Olduğu Yer

Yerleştirme sistem yapılandırmasına bağlıdır. Bölünmüş sistemlerde, birincil tava, genellikle bir dolapta, bodrumda veya çatı katında bulunan hava işleme kabini içindeki iç mekan evaporatör bobininin altında bulunur. Ünite yaşam alanının yukarısına monte edildiğinde genellikle tüm hava işleme ünitesinin altına ikincil bir tava yerleştirilir, çünkü bu konumdaki herhangi bir sızıntının tavan veya duvar hasarına neden olma riski daha yüksektir.

Bir hava işleme kabini içindeki tipik birincil ve ikincil drenaj tavası yerleşiminin basitleştirilmiş izometrik görünümü.

Paket çatı tipi ünitelerde, yoğuşma tavası doğrudan serpantin bölümünün altındaki ünite muhafazasının içine yerleştirilmiştir; drenaj hattı çatı pervazından veya kabin tabanından bir dış tahliye noktasına yönlendirilir.

Drenaj Tavası Boyutları ve Boyutları

Tava boyutları, evaporatör bobininin veya hava işleme kabininin kaplama alanına göre eşleştirilir; dolayısıyla boyut, bağımsız olarak seçilmek yerine genellikle ekipman üreticisi tarafından belirlenir. Derinlik, uzunluk ve genişlik kadar önemlidir, çünkü drenaj hattı geçici olarak kısıtlanırsa sığ bir tava daha az yedek kapasiteye sahip olur.

Yaygın konut ve hafif ticari yoğuşma tavaları için genel boyutlandırma referansı
Tava Tipi	Tipik Derinlik	Ortak Ayar
Birincil tava	1 ila 2 inç	Evaporatör bobininin altında
İkincil tava	2 ila 3 inç	Tam hava işleme ünitesinin altında
Çatı üstü ünite tavası	Modele göre değişir	Dolap tabanına entegre

Orijinal ekipman tavasının artık mevcut olmadığı veya standart olmayan kabin boyutunun özel uyum gerektirdiği değiştirme projelerinde özel derinlik ve kaplama alanı seçenekleri yaygındır.

HVAC Yoğuşma Tavası için Bakım Programı

Rutin temizlik, drenaj hattının taşıyabileceğinden daha hızlı birikerek tortu ve biyolojik birikimin olasılığını azaltır. Aşağıdaki çizgi şeması, bakım planlaması için bir planlama referansı olarak kullanılan, son temizlikten bu yana geçen süre ile sınırlı drenaj olasılığı arasındaki genel ilişkiyi yansıtmaktadır.

Son temizlikten bu yana geçen aylara göre taşma riski eğilimi için genel planlama referansı.

AC Drenaj Tavası Nasıl Temizlenir

Tava alanına erişmeden önce hava işleme ünitesine giden gücü kapatın.
Tava yüzeyinden durgun suyu ve görünür kalıntıları temizleyin.
Tahliye hattını, birikintileri temizlemek amacıyla yoğuşma hatları için önerilen bir karışımla yıkayın.
Tavayı çatlak, pas lekeleri veya kaplama aşınması açısından inceleyin.
Şamandıralı anahtarın (varsa) serbestçe hareket ettiğini ve doğru şekilde sıfırlandığını doğrulayın.
Gücü yeniden sağlayın ve yoğuşmanın beklendiği gibi çıkışa doğru akıp akmadığını kontrol edin.

Kaynak bulma HVAC Drenaj Tavası Üreticisi

Kondenser ve drenaj tavası bileşenleri, soğutma döngüsünün bir parçası olarak birlikte çalışır; kondenser, soğutucu akışkan ile dış hava arasındaki ısı alışverişini yönetir ve drenaj tavası, soğutma işleminden kaynaklanan yoğuşmayı yönetir. Bileşenleri geniş ölçekte tedarik eden alıcılar genellikle hem tutarlı damgalama veya kaynak kalitesini hem de standart dışı boyutlandırmada esnekliği destekleyebilecek bir tedarikçi ararlar.

Cixi Chenfeng Electric Co., Ltd., galvanizli çelik ve paslanmaz çelik kullanılarak tek parça damgalama veya kaynak yoluyla üretilen drenaj tavası bileşenlerinin yanı sıra bakır boru ve alüminyum kanatlı veya R410A ve R32 gibi yaygın soğutucu akışkanlarla uyumlu tamamen alüminyum yapıdan yapılmış kondansatör bileşenleri de dahil olmak üzere merkezi klima aksesuarlarına odaklanıyor. Drenaj tavaları, su durgunluğunun azaltılmasına yardımcı olmak için küf önleyici kaplamalar veya eğimli bir drenaj kanalı içerebilir ve standart olmayan boyutlandırma, drenaj çıkış konumunun ve eğiminin ayarlanması gereken çatı üstü üniteler, dolap üniteleri ve diğer kurulum formatları için desteklenir.

Klima Drenaj Tavası Fabrikasına Ne Sorulmalı?

Tava kapladığı alan ve derinlik belirli bir dolap veya bordür boyutuna göre ayarlanabilir mi?
Nemli veya kıyı ortamları için hangi kaplama veya kaplama seçenekleri mevcuttur?
Drenaj çıkış konumu mevcut drenaj hattı yönlendirmesine uyacak şekilde ayarlanabilir mi?
Üretim aynı tedarikçiden hem paslanmaz hem de galvanizli seçenekleri destekleyebilir mi?

Sıkça Sorulan Sorular

Klima drenaj tavası nedir

Evaporatör bobininin veya hava işleme ünitesinin altına yerleştirilmiş, yoğuşma suyunu toplayan ve onu bir drenaj hattına yönlendirerek nemi çevredeki yapıdan uzak tutan sığ metal bir tepsidir.

HVAC drenaj tavası ne işe yarar?

Evaporatör bobini iç mekan havasını soğuturken üretilen suyu yakalar ve yoğuşan suyu bir drenaj çıkışına yönlendirir, böylece kabin içinde birikmez veya aşağıdaki boşluğa damlamaz.

Yoğuşma suyu tahliye tavası nedir

Yoğuşma suyu tahliye tavası, aynı bileşenin diğer bir ortak adıdır ve özellikle çalışma sırasında soğutma serpantini üzerinde yoğuşan suyun yönetilmesindeki rolüne atıfta bulunur.

Klimadaki drenaj tavası nerede

Split sistemlerde, hava işleme kabini içindeki iç mekan evaporatör bobininin altında bulunurken, çatı üstü paket ünitelerinde bobin bölümünün altındaki kabin tabanına yerleştirilmiştir.

AC drenaj tavası nasıl çalışır?

Yoğuşma suyu, bir drenaj hattına bağlı bir çıkışa doğru eğimli olan tavaya serpantinden damlayarak, suyun birikmek yerine sistemden kontrollü bir şekilde ayrılmasına olanak tanır.

Drenaj tavası ile yoğuşma tavası arasındaki fark nedir

Bu terimler, konut ve ticari HVAC belgelerinde drenaj tavası ve yoğuşma tavası birbirinin yerine kullanılan aynı bileşeni tanımlar.

Klima drenaj tavam neden suyla dolu?

Dolu bir tava genellikle kısıtlı bir drenaj hattına, tıkanmış bir sifonöre veya suyun tavadan biriktiği kadar çabuk çıkmasını engelleyen bir pompa sorununa işaret eder.

HVAC drenaj tavam neden taşıyor?

Taşma genellikle tıkalı bir yoğuşma hattına, yetersiz tava eğimine veya tavadan ve hattın ortaya çıkan suyu kaldırabileceğinden daha hızlı eriyen donmuş bir bobine bağlıdır.

Klimamın drenaj tavası neden sızdırıyor?

Sızıntı genellikle çatlamış veya aşınmış bir tavaya, gevşek bir tahliye hattı bağlantısına veya uzun süre durgun suya maruz kaldıktan sonra arızalanan bir dikişe kadar uzanır.

Klima drenaj tavam neden dolmaya devam ediyor?

Tekrarlanan birikme tipik olarak düzenli yıkama gerektiren bir drenaj hattını, rutin bakım adreslerinden daha hızlı bir şekilde yosun veya döküntü birikmesini veya artık suyu verimli bir şekilde yönlendiremeyen bir tava eğimini gösterir.
